Установки газо-плазменной резки серии CNC Gantry

Установки газо-плазменной резки серии CNC Gantry
Цена от: по запросу

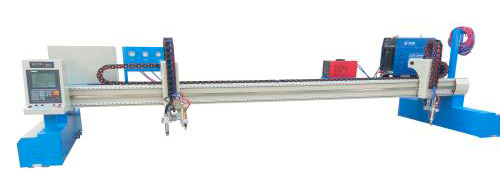

Установки газо-плазменной резки серии CNC Gantry – представители современного режущего оборудования портального типа с ЧПУ, которые предназначены для автоматической резки металлических листов.

Установки газо-плазменной резки данной серии нашли широкое применение в таких отраслях как: автомобильная, нефтехимическая, судостроительная и т.д.

Оборудование серии CNC Gantry может поставляться как с газовым, так и с плазменным источниками. Данные установки способны разрезать металлический лист практически по любой траектории. Есть возможность переключения автоматической резки на ручной режим.

Установки плазменной резки обладают широким спектром выполняемых функций:

  • Позиционирование, перфорация и воспламенение осуществляется с помощью автоматики.
  • Управление высотой режущей головки также выполняется автоматически (для плазменной резки регулирование осуществляется в зависимости от напряжения электрической дуги, для газовой – в зависимости от емкости).
  • В процессе работы обеспечиваются высокая скорость раскроя и превосходное качество торцевой поверхности реза. Качество, скорость и толщина резки зависят от следующих параметров: тип источника плазмы, листового материала, подлежащего раскрою, и режущей головки (для каждого Покупателя подбираются индивидуально в соответствии с его требованиями и потребностями).
  • Выполнение резки материалов различной толщины с точностью около ±0.5 мм / 1000 мм.
  • При работе на данном оборудовании исключено возникновение деформаций разрезаемого металла.
  • В результате раскроя листового металла на оборудовании данного типа образуется небольшое количество отходов материала.

Составные части установок газо-плазменной резки серии CNC Gantry:

Регулятор высоты головки газо-плазменной резки. Установка плазменной резки серии CNC Gantry отличается широким спектром функциональных возможностей, одной из которых является осуществление автоматического позиционирования режущей головки. Управление высотой головки осуществляется с помощью специального регулятора. В случае плазменной резки регулирование происходит в зависимости от напряжения электрической дуги, а при газовой резки положение головки определяется емкостью.

Система точного перемещения портальной рамы. Система серводвигателей японского производства (Panasonic) гарантирует высокою точность перемещений.

Редуктор перемещений. Редуктор немецкого производства отличается превосходным качеством и высокой точностью.

Подъемное приспособление. Материалом для изготовления подъемника служит алюминиевый сплав. Управление подъемным механизмом осуществляется с помощью сервопривода. Данный подъемник с винтовым перемещением отличается высокой точностью.

Плазменный источник. Источник плазмы может быть выбран Покупателем из: USA Hypertherm (США), Germany Kilby (Германия), USA Thermadyne (США) и др.

Станина (портал. Установка серии CNC Gantry относится к установкам портального типа. Для обеспечения жесткости и прочности поперечной балки применяется метод отжига, который позволяет снять напряжение металла.

Поперечная балка. Поперечная балка, которая также называется горизонтальной направляющей, представляет собой прямой рельс, служащий для плавного перемещения с большой точностью.

Размер портала. Тип привода установок данной серии напрямую зависит от длины портала. Так, установки, обладающие длиной портала свыше 4 м, оснащаются двусторонним приводом, а установки с размером портала 4 м и менее – односторонним. Применение двустороннего привода на установках с большим размером портала связано с обеспечением более плавного и точного перемещения портальной рамы. Двусторонние привода также могут использоваться и на установках с длиной портала менее 4 м. 9) Держатель режущей головки Держатель режущей головки изготавливается таким образом, чтобы в процессе работы установки можно было исключить повреждение головки в случае столкновения с обрабатываемым материалом.

Вертикальная направляющая. Вертикальная направляющая или трек представляет собой тяжелый металлический рельс с отшлифованной поверхностью, который отличается надежностью и хорошей износостойкостью. Длина такого рельса, как правило, зависит от пожеланий клиента. При этом длина вертикальной направляющей рассчитывается, исходя из длины одной секции рельса, равной 2 метрам.

Система ЧПУ. Система ЧПУ может быть выбрана Покупателем из: USA Hypertherm (США), Spanish Fagor (Испания), либо Beijing Start (Китай) и др.

Программное обеспечение. В соответствии с пожеланиями клиента в качестве встроенного программного обеспечения может быть установлено ПО совместимое с AutoCAD, такое как: FastCAM (Австралия), InteGNPS (Китай) и др..

Технические параметры:

Параметр Модель
CNC-2000 CNC-2500 CNC-3000 CNC-3500 CNC-4000 CNC-4500 CNC-5000 CNC-5500 CNC-7000 CNC-8000
Тип резки Газовая и/или плазменная
Количество режущих голов, шт.< 1-2
Источник питания 220В, однофазный, 50/60Гц – для установк 380В, трехфазный, 50/60Гц – для плазматрона
ЧПУ USA Hypertherm / Spanish Fagor / Beijing Start (China)
Вложенное ПО FastCAM (Австралия) / InteGNPS (Китай)(совместимое с AUTO CAD)
Размер портала*, мм 2000 2500 3000 3500 4000 4500 5000 5500 7000 8000
Доступная ширина резки, мм 1200 1700 2200 2700 3200 3700 4200 4700 6200 7200
Длина трека, мм 8000; 10000; 12000; 14000
Доступная длина резки, мм 6000; 8000; 12000
Система перемещения портальной рамы С односторонним или двусторонним приводом(серводвигатели – Panasonic, Japan)
Скорость перемещения, мм/мин - - - - - - - - - 50-6000
Точность повторений, мм  ±0.5
Качество резки, мм Ra12.5
Точность резки ±0.5мм/1000мм
Толщина резки, мм газовая резка: 6-150 плазменная резка: определяется моделью плазматрона

* Размер портала – в соответствии с потребностями заказчика, наращивается кратно 500 мм.

Что бы узнать цену или купить оборудование, позвоните нам по номеру +7(499)372-07-78 или закажите обратный звонок и в течении короткого времени мы Вам перезвоним. Так же запросить всю интересующую информацию можно выслав запрос на почту info@kit-cut.ru

Гарантия на установки газо-плазменной резки серии CNC Gantry – 12 месяцев с даты поставки. Гарантия не распространяется на расходные материалы и быстроизнашивающиеся части, износ которых зависит от интенсивности работы машины (режущая головка, электроды, уплотнения, прокладки и т.п.).
