Портативные установки для гидроабразивной резки труб

Традиционные машины гидроабразивной резки не могут использоваться в любых цехах из-за своих немалых габаритов и веса. Портативные машины гидроабразивной резки могут работать не только в помещениях небольшого размера, но и на открытых площадках. Для транспортировки такой машины на новое место достаточно двух человек.

Портативная установка состоит из двух частей: режущей головки и насоса высокого давления.

Режущая головка

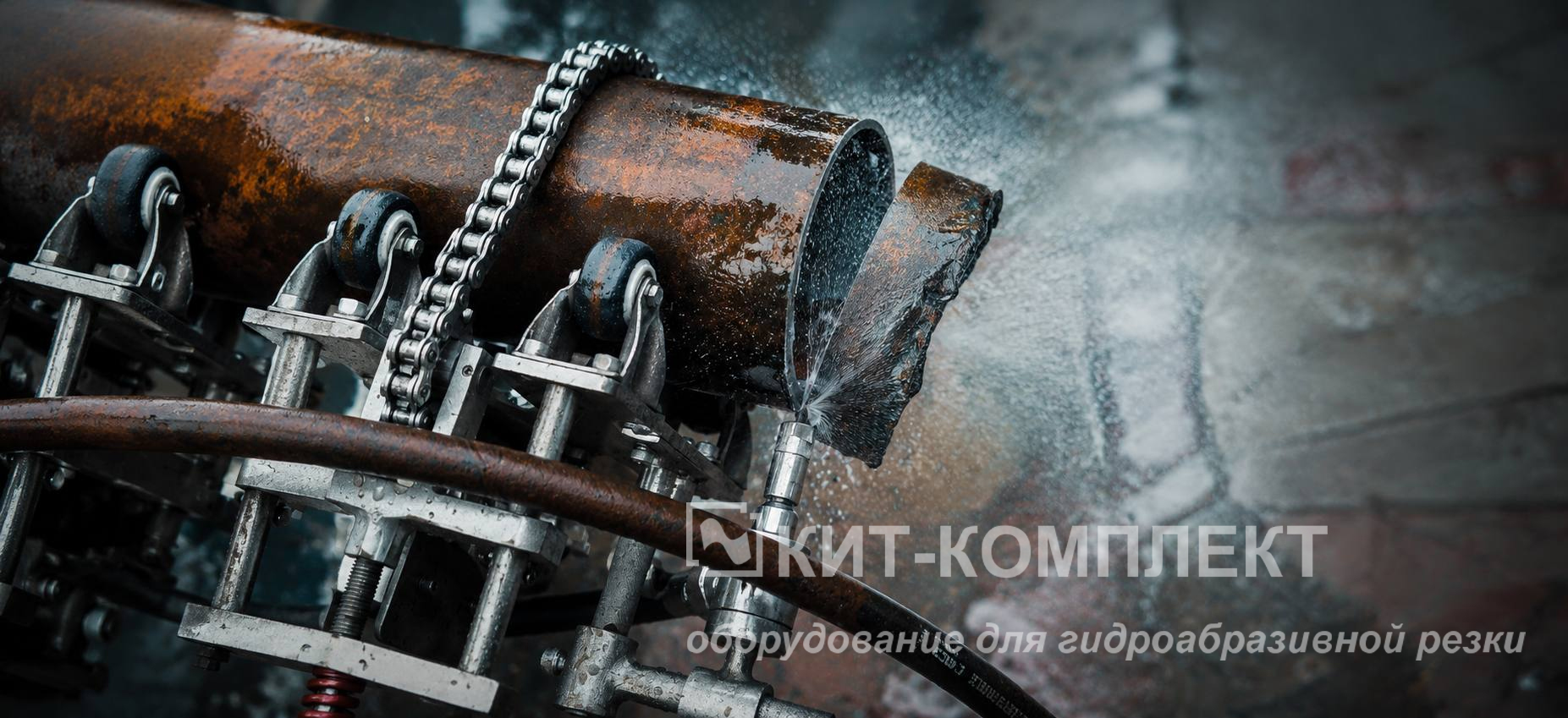

Устройство, направляющее движение режущей головки, может быть выбрано, исходя из поставленной задачи. Например, для резки труб может использоваться цепная или магнитная каретки.

Технические характеристики:

Наименование Параметр
Макс. диаметр сопла 0,3 мм
Точность резки 0,1 мм
Материал корпуса каретки алюминий
Материал опоры нержавеющая сталь
Вес режущей головки на магнитной каретке 15 кг
Вес режущей головки на цепной каретке 30 кг

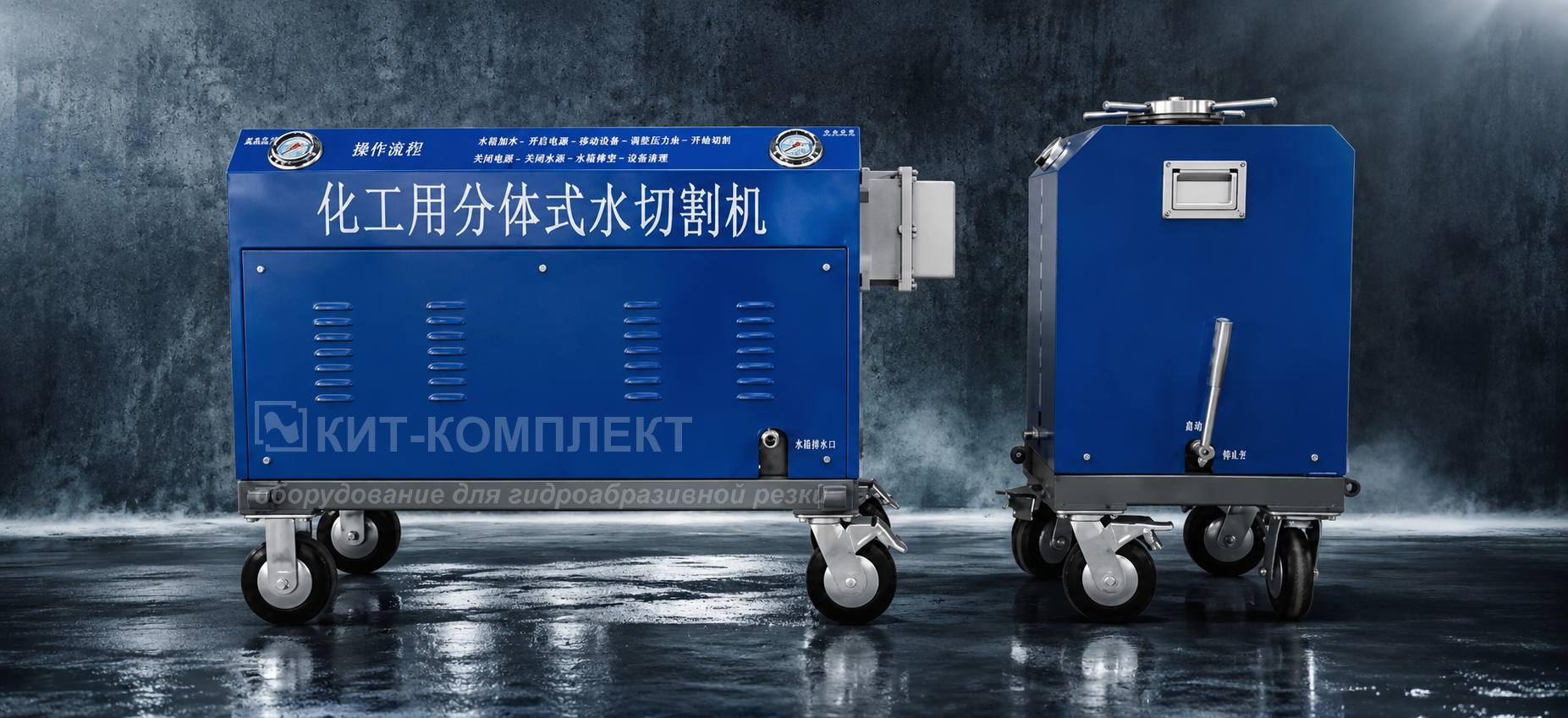

Насос высокого давления

Технические параметры:

Наименование Параметр
Макс. рабочее давление 380 МПа
Непрерывное рабочее давление 330 МПа
Макс. расход воды 3 л/мин
Мощность 30 кВт
Электропитание 380В/50Гц
Толщина резки 20-30 мм
Тип нагнетания давления гидравлический
Тип переключения электронный

Устройство автоматической подачи абразива

  • Устройство автоматической подачи абразива предназначено для доставки определенного количества абразивного песка к режущей головке.
  • Устройство просто в эксплуатации, надежно, не требует обслуживания.
  • Объем 200 л позволяет непрерывно подавать абразив в течение 8 ч резки. Требуется сжатый газ давлением менее чем 0,2 МПа для равномерной поставки абразива.

Система охлаждения (опционально)

Совместно с портативной машиной гидроабразивной резки можно использовать систему охлаждения, которая служит для снижения температуры гидравлического масла и всей системы в целом.
